ब्लास्ट फर्नेस PCI कोल इन्जेक्शन पाइपलाइनहरूको लागि सिरेमिक लाइन्ड संरचनाहरू कसरी डिजाइन गर्ने?

ब्लास्ट फर्नेस पल्भराइज्ड कोल इन्जेक्सन (PCI) प्रणालीहरूले सामान्य गल्ने कार्यप्रवाहहरूको लागि निरन्तर, समस्या-रहित सामग्री यातायातको माग गर्दछ। पाइपलाइन भित्र, राम्रो कोइला कणहरू उच्च प्रवाह गतिमा यात्रा गर्छन् र लामो सञ्चालन घण्टा भित्र भित्री पर्खालमा प्रहार गरिरहन्छन्। पल्भराइज्ड कोइला कडा खनिज अयस्कको तुलनामा नरम महसुस भए तापनि, लामो समयसम्म वायवीय स्थानान्तरणले पाइपका कम्पोनेन्टहरू बिस्तारै घटाउँछ। प्रवाहको दिशा परिवर्तन हुने पाइपले सबैभन्दा बढी क्षति ग्रस्त हुन्छ।

प्लान्ट अपरेटरहरू प्राय: यी व्यावहारिक टाउको दुखाइहरूमा भाग्छन्:

· कुहिनो खण्डहरूमा गम्भीर सामग्री क्षरण

स्थानीय पाइप खण्डहरूमा प्रगतिशील पर्खाल पातलो

· अनपेक्षित पाइपलाइन चुहावटले अनियोजित डाउनटाइम निम्त्याउँछ

· भारी मात्रामा लगाएको पाइप खण्डहरूको लागि बारम्बार भाग प्रतिस्थापन

यी दुखाइ बिन्दुहरूलाई सम्बोधन गर्न, पहिरन-प्रतिरोधी सिरेमिक अस्तर PCI पाइपलाइनहरू भित्र उच्च पहिरन क्षेत्रहरूको लागि मुख्यधारा सुरक्षा विकल्प भएको छ। पाइप भित्री भागहरूमा सिरेमिक टाइलहरू मात्र फिट गर्नाले अपेक्षित सेवा जीवन प्रदान गर्दैन। इन्जिनियरहरूले सम्पूर्ण कन्भेइङ सर्किटको साथमा वास्तविक-विश्व पहिरन ढाँचाहरूमा आधारित अस्तर लेआउटहरू टेलर गर्न आवश्यक छ।

ब्लास्ट फर्नेस PCI पाइपलाइनहरूमा के ट्रिगरहरू लगाउँछन्?

पाइप क्षति विरलै हावा प्रवाहबाट आउँछ। वास्तविक ड्राइभिङ फोर्स वायु प्रवाह भित्र बोकेको ठोस कोइला कणहरूमा निहित हुन्छ। उच्च ढुवानी दरहरूमा चलिरहेको बेला:

· ठोस कणहरू भित्री पाइप सतहहरू विरुद्ध बारम्बार दौडिन्छन्

· मसिनो कोइलाको दानाले लगातार स्लाइडिङ घर्षण उत्पन्न गर्छ।

· प्रवाह पुनर्निर्देशनले केन्द्रित इरोसन स्पटहरू सिर्जना गर्दछ।

पहिरनको डिग्री धेरै फिल्ड चरहरूद्वारा नियन्त्रित हुन्छ: कोइला कण आकार, वास्तविक सन्देश गति, प्रणाली काम गर्ने दबाब, प्रवाह स्थिरता, र पाइप ज्यामितीय लेआउट। काम गर्ने अवस्थाहरू एक पाइप खण्डबाट अर्कोमा भिन्न हुने हुनाले, एक-आकार-फिट-सबै अस्तर समाधानले पूर्ण PCI नेटवर्कमा राम्रोसँग काम गर्न सक्दैन।

कोल इन्जेक्शन पाइपलाइनहरूमा ध्यान दिन लायक उच्च पहिरन क्षेत्रहरू

पहिरनको क्षति पूर्ण पाइप लम्बाइमा समान रूपमा फैलिएको छैन; यसले धेरै विशिष्ट स्थानहरूमा ध्यान केन्द्रित गर्दछ।

1. पाइप कुहिनो र झुकाव

कुहिनो एकाइहरू प्रायः असफल हुने स्थानको रूपमा खडा हुन्छन्। जब पल्भराइज्ड कोइलाले दिशा परिवर्तन गर्दछ, कणहरू जडता अन्तर्गत अगाडि बढिरहन्छ र बेन्डको बाहिरी चापमा दुर्घटना हुन्छ। यो केन्द्रित प्रभावले कुहिनोलाई सीधा पाइप रन भन्दा धेरै छिटो बिग्रन्छ।

2. रिड्युसरहरू र व्यास ट्रान्जिसन जोडहरू

अचानक पाइप साइज शिफ्टले हावाको प्रवाहलाई बाधा पुर्‍याउँछ र कण वितरणलाई पुन: व्यवस्थित गर्दछ। अशान्त प्रवाहले यहाँ आकार लिन्छ र असमान सामग्री स्काउरिङ ल्याउँछ। उचित पहिरन सुरक्षा बिना, घटाउनेहरू कमजोर लिङ्कहरूमा परिणत हुन्छन् जसलाई नियमित निरीक्षण र मर्मत आवश्यक पर्दछ।

3. फिड इनलेटहरू र उच्च-वेलोसिटी पाइप खण्डहरू

खुवाउने बिन्दुहरू र उच्च प्रवाह गतिको साथ खण्डहरूमा, कण टक्कर आवृत्ति तीव्र रूपमा बढ्छ। यी स्थानहरूले पहिरन सुरक्षा योजनाको समयमा अतिरिक्त ध्यान प्राप्त गर्नुपर्छ।

विभिन्न पाइप खण्डहरूको लागि व्यावहारिक सिरेमिक-लाइन संरचना डिजाइन

बिरुवा खरिदकर्ता र परियोजना ईन्जिनियरहरूले सबै ठाउँमा समान अस्तर लागू गर्नुको सट्टा स्थानीय कार्य अवस्थाहरूसँग अस्तर फारमहरू मिलाउनुपर्छ।

सीधा पाइप खण्डहरू

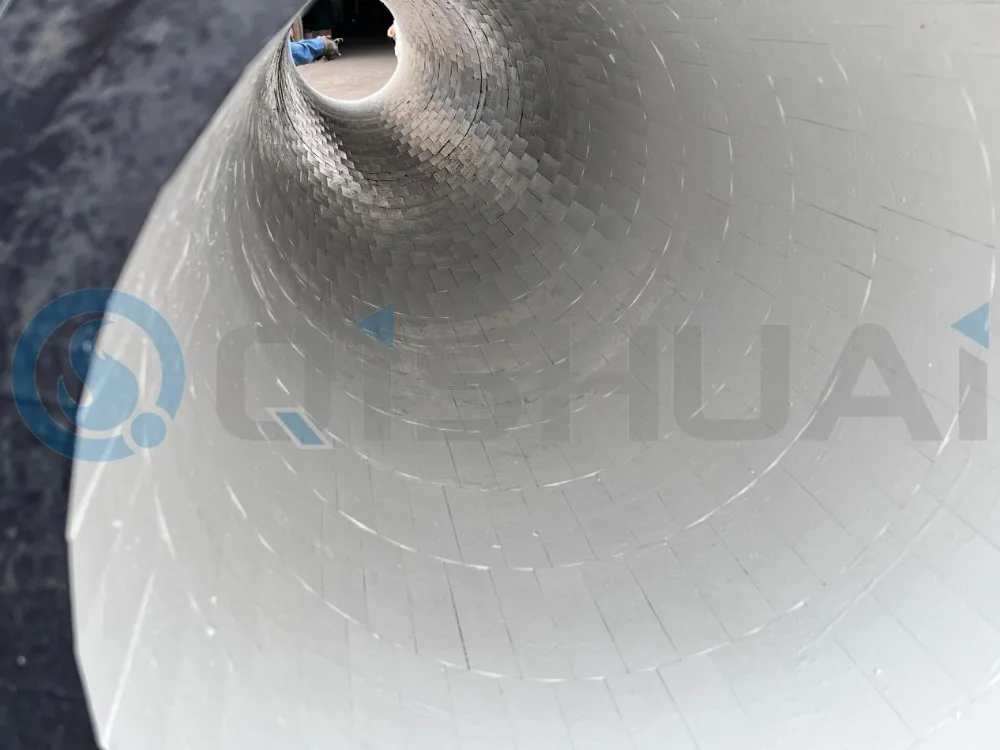

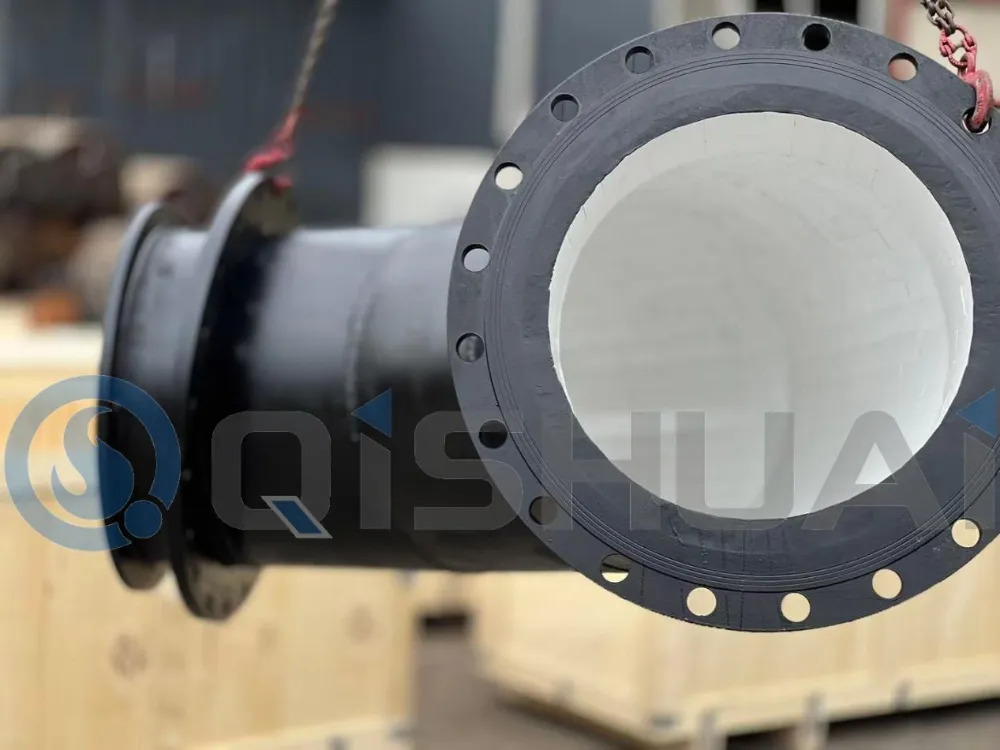

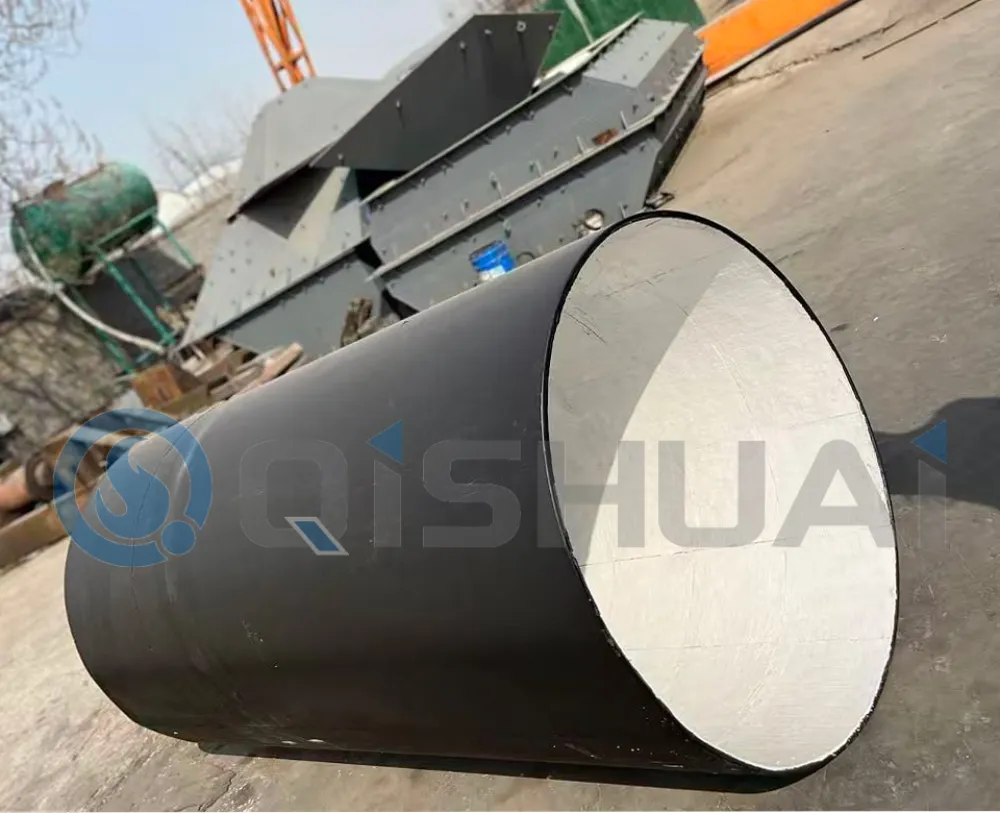

सीधा पाइपलाइन खण्डहरू प्राय: समान स्लाइडिंग घर्षण ग्रस्त छन्। एकीकृत एल्युमिना सिरेमिक आस्तीन वा पूर्वनिर्मित सिरेमिक-लाइन पाइप काम यी खण्डहरूको लागि उत्कृष्ट छ। यो सेटअपले निरन्तर पहिरन-प्रूफ भित्री सतह प्रदान गर्दछ, चिल्लो सामग्री प्रवाह सुरक्षित गर्दछ, र लामो-समय पाउडर ढुवानीको लागि पर्खाल घर्षण सुस्त बनाउँछ। Shandong Qishuai Wear Resistant Equipment Co., Ltd ले PCI प्रणाली रेट्रोफिटहरू र नयाँ-निर्माण परियोजनाहरूका लागि स्ट्रेट रन, बेन्डहरू र ट्रान्जिसन टुक्राहरू कभर गर्ने कम्पोजिट पाइप शृङ्खलाका पूर्ण सेटहरू आपूर्ति गर्दछ।

कुहिनो र बेन्ड खण्डहरू

कुहिनोले संयुक्त प्रभाव र घर्षण भार सीधा पाइपहरू भन्दा बलियो सहन्छ, त्यसैले सुदृढीकरण आवश्यक छ। साइट-प्रोभेन विकल्पहरूमा स्प्लिट-टाइप सिरेमिक स्लिभहरू, प्रि-फेब्रिकेटेड सिरेमिक-लाइन्ड एल्बोहरू, र स्थानीय रूपमा गाढा सिरेमिक पहिरन क्षेत्रहरू समावेश छन्। अतिरिक्त भारी कण प्रभाव संग अपरेटिंग साइटहरु को लागी, रबर सिरेमिक कम्पोजिट श्रृंखला को उत्पादनहरु लाई झटका अवशोषित गर्न र सिरेमिक चिपिंग को जोखिम कम गर्न को लागी चयन गर्न सकिन्छ। हाम्रो उत्पादन पोर्टफोलियोले विशेष कार्य परिदृश्यहरूमा वैकल्पिक पहिरन सुरक्षा समाधानहरूको लागि क्रोमियम कार्बाइड ओभरले वेल्डिंग श्रृंखला पनि समावेश गर्दछ, जबकि सिलिकन कार्बाइड सिरेमिक श्रृंखला चरम क्षरण र घर्षण संयुक्त सेवाको लागि वैकल्पिक सामग्री छनौटको रूपमा विचार गर्न सकिन्छ।

Reducer र संक्रमण खण्डहरू

प्रतिरोधी पहिरन बाहेक, घटाउनेहरूले स्थिर सामग्री संक्रमण कायम राख्नुपर्छ। यी भागहरूको लागि सिरेमिक अस्तर डिजाइन गर्दा, भित्री कन्टूर ट्रान्जिसनहरू कोमल राख्नुहोस्, अचानक प्रवाह मार्ग उत्परिवर्तनबाट बच्नुहोस्, र अशान्त एडीहरू काट्नुहोस्। एसेम्बल गरिएको सेग्मेन्टेड सिरेमिक कम्पोनेन्टहरू धेरै जसो केसहरूमा मोनोलिथिक लाइनरहरू भन्दा राम्रो जटिल रिड्यूसर ज्यामितिमा फिट हुन्छन्।

PCI पाइपलाइन सेवाको लागि उपयुक्त सिरेमिक ग्रेड कसरी छनौट गर्ने

सामग्री चयन अनसाइट पहन तीव्रता र अपेक्षित सञ्चालन चक्र मा निर्भर गर्दछ।

92% एल्युमिना सिरेमिक अस्तरमध्यम घर्षणको साथ सामान्य-स्तर पल्भराइज्ड कोइला स्थानान्तरणको लागि उपयुक्त छ। यसले सामान्य PCI काम गर्ने अवस्थाहरूको लागि सभ्य पहिरन प्रतिरोध र परियोजना बजेट सन्तुलन गर्दछ।

95% एल्युमिना सिरेमिक अस्तरउच्च पहिरन आवश्यकताहरु संग गैर-स्टप लामो रन उत्पादन को लागी उपयुक्त छ। यसले उच्च सामग्री घनत्व, राम्रो एन्टी-एब्रेसन प्रदर्शन, र विस्तारित सेवा चक्रहरू समावेश गर्दछ, धेरै ठूलो क्षमताको ब्लास्ट फर्नेस कोल इन्जेक्सन परियोजनाहरूमा व्यापक रूपमा अपनाइन्छ।

रबर-सिरेमिक कम्पोजिट संरचना भारी कण प्रभाव, उच्च प्रवाह वेग, र मेकानिकल झटका भार संग परिस्थितिहरूको लागि सिफारिस गरिएको। ब्याकिंग रबर लेयरले प्रभाव बललाई नष्ट गर्दछ र सिरेमिक टुक्रा जोखिम कम गर्दछ।

ढिलो कम्पोनेन्ट डिग्रेडेसन गर्न सहायक पाइपलाइन अप्टिमाइजेसन

सिरेमिक अस्तरले सम्पूर्ण समाधानको सट्टा एक प्रमुख उपायको रूपमा कार्य गर्दछ। समग्र पाइप लेआउटले वास्तविक सेवा आयुलाई पनि असर गर्छ।

यथोचित रूपमा प्रसारण गति प्रबन्ध गर्नुहोस्। उच्च प्रवाह गतिले कण प्रभाव ऊर्जा बढाउँछ। प्रणाली ट्युनिङले अनावश्यक रूपमा उच्च गतिको पछि लागे बिना स्थिर कोइला डेलिभरीको ग्यारेन्टी गर्नुपर्छ।

ठूलो-त्रिज्या कुहिनो लेआउट अपनाउनुहोस्। ठूलो बेन्ड रेडियसले तीक्ष्ण कणको प्रभावलाई सहज बनाउँछ, अशान्तिलाई दबाउन सक्छ, र केन्द्रित स्थानीय स्काउरिङलाई कम गर्छ।

अनावश्यक प्रवाह अवरोध कम गर्नुहोस्। आकस्मिक व्यास परिवर्तन, तीव्र छोटो-त्रिज्या बन्डहरू, र खराब पङ्क्तिबद्ध पाइप जोडहरूबाट बच्न प्रयास गर्नुहोस् ताकि पहिरन लोड अधिक समान रूपमा वितरण होस्।

साइटमा स्थापना प्रक्रियाहरूलाई मानकीकृत गर्नुहोस्। प्रिमियम सिरेमिक कम्पोनेन्टहरू पनि खराब फिटिंग गुणस्तरको साथ समय भन्दा पहिले असफल हुनेछ। स्टिल सब्सट्रेट सतह उपचार, चिपकने अनुप्रयोग, सिरेमिक टाइल पङ्क्तिबद्धता, र संयुक्त अंतर सबै कुरा धेरै नियन्त्रण। एक चिल्लो भित्री सतहले अतिरिक्त अशान्ति-ट्रिगर माध्यमिक घर्षण रोक्न मद्दत गर्दछ।

के सिरेमिक अस्तरले PCI पाइपलाइन पूरै लगाउन रोक्छ?

सिरेमिक अस्तरले पाइपको क्षयलाई धेरै ढिलो बनाउँछ, तर यसले पूर्ण रूपमा पहिरन हटाउन सक्दैन। वास्तविक-विश्व सेवा कार्यसम्पादन कोइला सामग्री सुविधाहरू, वास्तविक कन्भेइङ प्यारामिटरहरू, पाइपलाइन लेआउट, र क्षेत्र स्थापनाको कार्यान्वयन गुणस्तरको अधीनमा छ। सिरेमिक अस्तरको मूल मूल्य मर्मत अन्तरालहरू लम्ब्याउने र ब्लास्ट-फर्नेस PCI सर्किटहरूको लागि घटक प्रतिस्थापन आवृत्ति कम गर्नमा निहित छ।

अन्तिम विचार

ब्लास्ट फर्नेस कोइला इन्जेक्शन पाइपलाइनहरूको लागि तर्कसंगत सिरेमिक-लाइन संरचना डिजाइन कहाँ र कसरी पहिरिन्छ भनेर पहिचान गर्न सुरु हुन्छ। सीधा पाइप खण्डहरू निरन्तर एल्युमिना सिरेमिक आस्तीनहरूमा निर्भर हुन्छन्; कुहिनो प्रबलित विरोधी प्रभाव सुरक्षा को लागी कल गर्दछ; ट्रान्जिसन रिड्यूसरहरूलाई स्थिर सामग्री संक्रमण कायम राख्ने अस्तर संरचनाहरू चाहिन्छ।

खरीद इन्जिनियरहरूले साइट प्यारामिटरहरू अनुसार क्रोमियम कार्बाइड ओभरले वेल्डिङ श्रृंखला, रबर सिरेमिक कम्पोजिट श्रृंखला र कम्पोजिट पाइप श्रृंखला सहित वैकल्पिक विकल्पहरूको साथमा एल्युमिना-आधारित सिरेमिक समाधानहरूको मूल्याङ्कन गर्न सक्छन्। अप्टिमाइज्ड पाइपलाइन लेआउटको साथ उचित अस्तर हार्डवेयर जोडाले PCI सुविधाहरूलाई लामो कम्पोनेन्ट जीवन, कम उत्पादन रोकहरू, र स्थिर ब्लास्ट फर्नेस सञ्चालन प्राप्त गर्न सक्षम बनाउँछ।

केवल मोटो सिरेमिक टाइलहरू निर्दिष्ट गर्नुको सट्टा, यसले वास्तविक कोइला-कन्वेइङ कार्य अवस्थाहरूमा आधारित अस्तर योजनाहरू अनुकूलित गर्न थप अर्थ दिन्छ। यदि तपाइँ ब्लास्ट फर्नेस PCI आधुनिकीकरण वा नयाँ निर्माण परियोजनाहरूका लागि पहिरन प्रतिरोधी पाइप कम्पोनेन्टहरू सोर्स गर्दै हुनुहुन्छ भने, Shandong Qishuai Wear-resistant Equipment Co., Ltd. मा हाम्रो टोलीलाई इमेल पठाउन नहिचकिचाउनुहोस्। तपाईंको पाइपलाइन आयामहरू, कोइलाको गुणस्तर मापदण्डहरू, र सञ्चालन अवस्थाहरू साझा गर्नुहोस्, र हामी तपाईंको लक्षित उत्पादन सुझावहरूको लागि काम गर्नेछौं।
